LCD 16 x 2 BOTTOM VIEW REFLECTIEF

LCD1602LC

€ 12,50 incl. 21% BTW

Op voorraad in magazijnLevertijd: 2 tot 5 werkdagen

9139

Aantal:

In winkelwagentje

achtergrondverlichting:	neen
LCD type + kleur:	TN grijs
kenmerken:
5 x 8 dots met cursor
ingebouwde controller (KS0066U of equivalent)
voeding +5V
1/16 duty cycle
BKL wordt aangedreven via pin1, pin2, of pin15, pin16 of A, K
absolute maximumwaarden:
voeding (Vdd-Vss):	-0.3 ~ 5.5V
ingangsspanning (Vi):	-0.3 ~ Vdd
elektronisch:
ingangsspanning (Vdd):	4.7 ~ 5.5V (bij +5V) / 2.7 ~ 5.3V (bij +3.3V)
voedingsstroom (Idd):	1.5mA typ. (bij Vdd = 5V)
aanbevolen stuurspanning voor LCD (Vdd-V0):	4.3 ~ 4.7V (bij 25°)
doorlaatspanning van LED (Vf):	4.2V typ. (bij 25°C)
doorlaatstroom van LED (If):	120mA (bij 25°C)

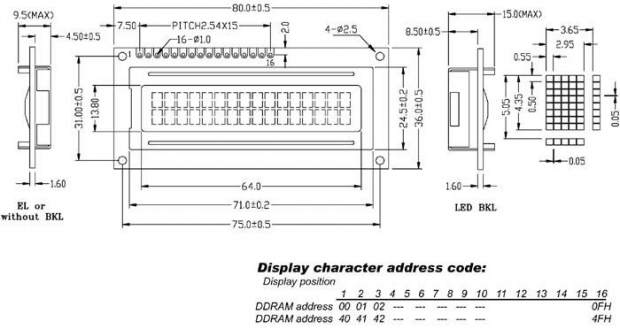

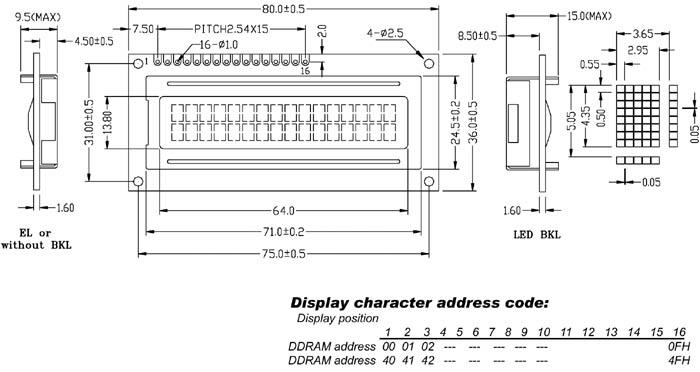

mechanisch:
afmetingen module:	80.0 x 36.0mm
schermgrootte:	64.0 x 13.8mm
grootte van de dots:	0.55 x 0.50mm
karaktergrootte:	2.95 x 4.35mm
pinnen:
GND:	1 (Vss)
+5V:	2 (Vdd)
contrast adjustment:	3 (V0)
H/L register select signal:	4 (RS)
H/L read/write signal:	5 (R/W)
H/L enable signal:	6 (E)
H/L data bus lines:	7 ~ 14 (DB0 ~ DB7)
+4.2V for BKL:	15 (A)
power supply for BKL (0V):	16 (K)
