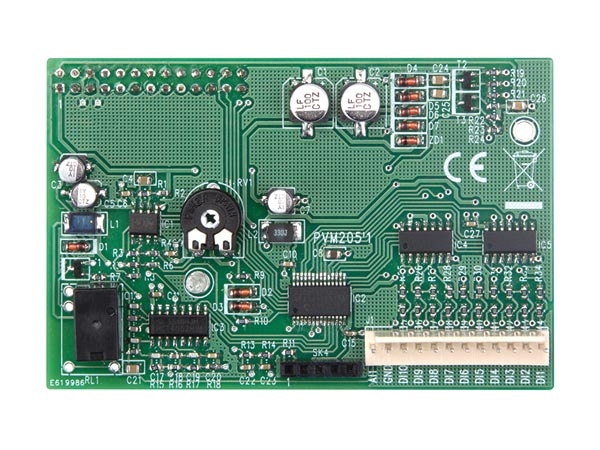

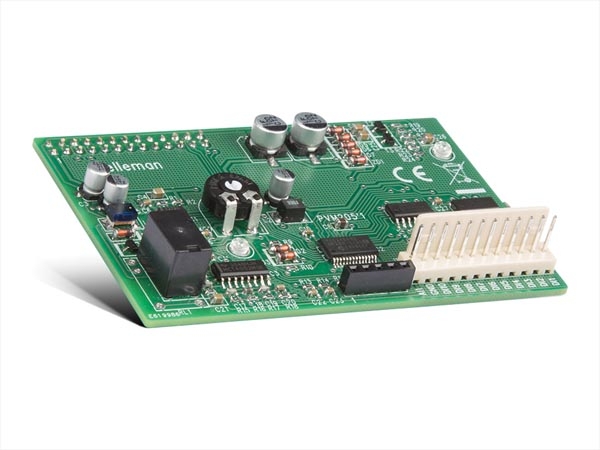

Oscilloscoop en Logic Analyzer Shield voor Raspberry Pi
WPSH206
0
1
2
3
4
Bestellen
Product is momenteel niet leverbaar.
Extra
stel een vraag over dit product ›grotere aantallen nodig? neem contact op ›
deel dit product ›
productinfo uitprinten ›
Grotere aantallen nodig? Neem contact met ons op
Direct antwoord?
Bel ons: 0485 - 35 03 63
Stel een vraag over dit product
Direct antwoord?
Bel ons: 0485 - 35 03 63
Mail dit product naar een vriend of kennis
Downloads & links

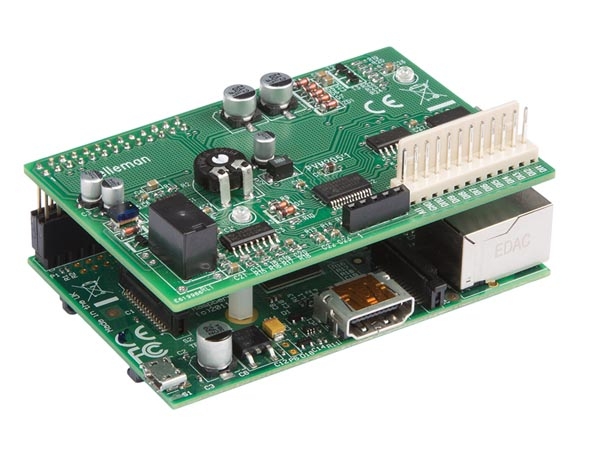

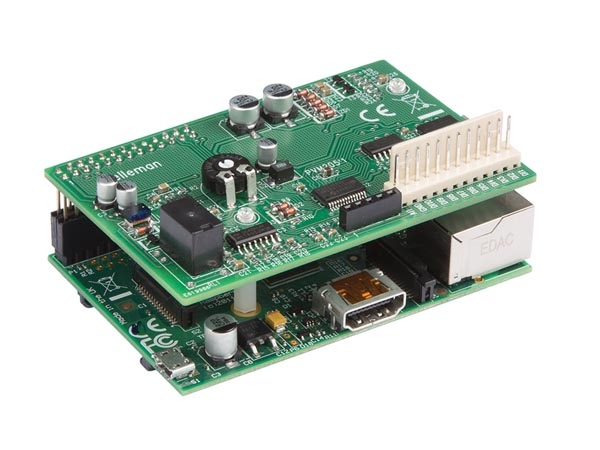

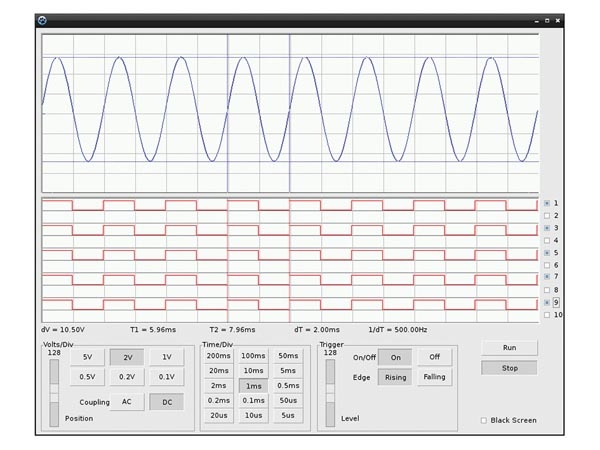

U hebt een Raspberry Pi? Met dit shield krijgt u een digitale geheugenoscilloscoop!
Alle standaard eigenschappen van de oscilloscoop zijn aanwezig en de broncode wordt meegeleverd zodat u eigen applicaties kunt ontwikkelen.
Als bonus hebt u ook een 10-kanaals logic analyzer, een handig instrument om digitale signalen te meten.
Specificaties
| Basis productinformatie | |
| Talen van de handleiding: | Engels |
| Primaire kleuren: | Groen |
| Extra kleuren: | Grijs |
| Extra kleuren gedetailleerd: | Metallic zilver |
| Diepte van het product: | 3.8 cm |
| Hoogte van het product: | 3.8 cm |
| Breedte van het product: | 15.8 cm |
| Gewicht Product: | 46 g |
| Technische gegevens | |
| Specificaties kits & modules: | oscilloscoop: maximale samplefrequentie:1MS/sbandbreedte ingangsversterker:200 kHz (-3dB)metingen kunnen worden uitgevoerd tot:100kHzingangsimpedantie:100kohm // 20pFmaximale ingangsspanning:30Vp (AC + DC)ingangskoppeling:AC+DCAD-resolutie:8 bitrecordlengte:800 samplesuitvoeringsmodi:hardlopen, enkelvoudigtriggerniveau instelbaar:in 254 stappentijdbasisbereik:in 15 stappen 5µs tot 200ms/divisieingangsgevoeligheidsbereik:in 6 stappen, 100mV/divisie tot 5V/divisieinvoergevoeligheid:3mV schermresolutieuitlezing van tijd- en spanningsmarkeringenfrequentie uitlezing (via markeringen) |
| Specificaties extra kits & modules: | logische analysator:Aantal kanalen:10recordlengte:10&maal;800 samplesmaximale samplefrequentie:1 ms/smax. ingangsspanning:5VDC |
| Gebruikseigenschappen | |
| Coderingsniveau: | |
| Elektronica-vaardigheidsniveau: | |
| Mechanische vaardigheden: | |
| Soldeervaardigheidsniveau: | geen |
