L293D MOTOR DRIVER SHIELD VOOR ARDUINO®

WPSH207

L293D MOTOR DRIVER SHIELD VOOR ARDUINO®
L293D MOTOR DRIVER SHIELD VOOR ARDUINO®
L293D MOTOR DRIVER SHIELD VOOR ARDUINO®
0 L293D MOTOR DRIVER SHIELD VOOR ARDUINO®
1 L293D MOTOR DRIVER SHIELD VOOR ARDUINO®
2 L293D MOTOR DRIVER SHIELD VOOR ARDUINO®

Bestellen

Product is momenteel niet leverbaar.

Grotere aantallen nodig? Neem contact met ons op

Direct antwoord?
Bel ons: 0485 - 35 03 63

Uw naam:

Uw e-mailadres:

Uw telefoonnummer:

Gewenste hoeveelheid van dit product:

Stel een vraag over dit product

Direct antwoord?
Bel ons: 0485 - 35 03 63

Uw naam:

Uw e-mailadres:

Uw telefoonnummer:

Uw vraag of opmerking:

Mail dit product naar een vriend of kennis

Uw naam:

Uw e-mailadres:

Naam ontvanger:

E-mailadres ontvanger:

Begeleidend bericht (optioneel):

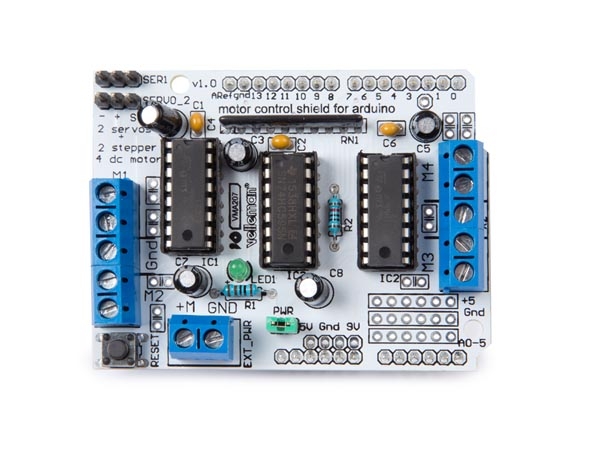

Het shield bevat twee L293D drivers en een 74HC595 schuifregister. Het schuifregister breidt 3 pinnen van de Arduino uit tot 8 pinnen om de richting van de motoren aan te sturen. De OE (output enable) van de L293D is rechtstreeks aangesloten op de PWM-uitgangen van de Arduino.

Specificaties

Basis productinformatie
Talen van de handleiding:Engels
Primaire kleuren:Grijs
Diepte van het product:5.5 cm
Hoogte van het product:2 cm
Breedte van het product:6.8 cm
Gewicht Product:41 g
Technische gegevens
Specificaties kits & modules: twee L293D motordriverchips vier H-bruggen 0,6 A per brug (1,2 A piek) thermische uitschakelbeveiliging interne terugslagbeveiligingsdiodes tot 4 bidirectionele gelijkstroommotoren tot 2 stappenmotoren weerstanden omlaag trekken om motoren uitgeschakeld te houden tijdens het opstarten afzonderlijke logische en motorvoedingsaansluitingen klemmenblokconnectoren voor motoren en voeding motorspanningen van 4,5 VDC tot 16 VDC 2 aansluitingen voor 5 V hobbyservo's
Gebruikseigenschappen
Coderingsniveau:
Elektronica-vaardigheidsniveau:
Mechanische vaardigheden:
Soldeervaardigheidsniveau:geen

EAN-code

5410329730284
